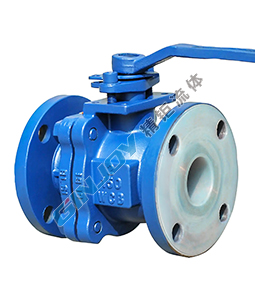

手动衬氟球阀

简要描述：手动衬氟球阀,衬四氟法兰球阀可作开关或调节之用，手动衬氟球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供晨大的流量，并可用于扫线清洗或隔离输送的管道。

基础信息

产品型号

厂商性质

生产厂家

更新时间

2024-10-30

浏览次数

产品分类

PRODUCT CLASSIFICATION

详细介绍

手动衬氟球阀产品概述

本公司的手动衬氟球阀采用氟塑料作为球阀的内衬，并配之以新型的带杆球体结构，再加上其合理的弹性唇式密封座结构，使其具有普通球阀的各项优点，能在大压差和较大的温差变化范围内具有高密封性能和低操作扭矩。手动衬氟球阀,衬四氟法兰球阀可作开关或调节之用，手动衬氟球阀适用于各种工业管道中液体和气体的输送(包括蒸气)，在各种酸、碱、盐类等强腐蚀性介质中均能很好地工作。全通径阀门提供晨大的流量，并可用于扫线清洗或隔离输送的管道。

手动衬氟球阀产品特点

手动衬氟球阀基本系列为Q41F46型，除具有的流体阻力小，启闭速度快，结构简单外，还有以下优点：
（1）采用FEP衬里层的球阀,具有较高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质；
（2）采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护；
（3）启闭件球件与阀杆铸（锻）为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性；
（4）结构紧凑合理，阀体内腔空间更小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏；
（5）两段、三段式构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

手动衬氟球阀应用标准

设计标准	GB12237
结构长度	GB12221
法兰标准	JB/T 79-94、GB/T 9113.1-26
检验试验	JB/T9092-99
驱动方式	手动、电动、气动、蜗轮

手动衬氟球阀零件材料

零件名称	灰铸铁	铸钢	不锈钢		超低碳不锈钢
零件名称	Z	C	P	R	PL	RL
阀体、阀盖	HT250	WCB	CF8	CF8M	CF3	CF3M
球体	WCB	WCB	CF8	CF8M	CF3	CF3M
衬里层/阀座	FEP（F46） PCTFE（F3）PFA（可洛性聚四氟乙烯）
填料压盖	HT250	WCB	CF8	CF8M	CF3	CF3M
填料	PTFE（F4）聚四氟乙烯 PTFE（F4）聚四氟乙烯
螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9	1Cr18Ni9
螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
手柄	WCC	WCC	WCC	WCC	WCC	WCC

手动衬氟球阀外形尺寸图


Q41F46手动衬氟球阀结构尺寸图

手动衬氟球阀连接尺寸

公称通径		标准值							参考值
DN（mm）	NPS（inch）	L	D	D1	D2	f	b	Z-Φd	Do(手柄)	Do(蜗轮)	H	WT(Kg)
DN（mm）	NPS（inch）	PN1.0MPa
15	1/2	140	95	65	45	2	14	4-Φ14	120		80	2.5
20	3/4	140	105	75	55	2	16	4-Φ14	140		90	3
25	1	150	115	85	65	2	16	4-Φ14	160		100	4.5
32	11/4	165	135	100	78	2	18	4-Φ14	160		110	5.7
40	11/2	180	145	110	85	2	18	4-Φ14	200		120	7
50	2	200	160	125	100	3	20	4-Φ14	250		135	9.5
65	11/2	220	180	145	120	3	20	4-Φ14	300		145	15
80	3	250	195	160	135	3	22	4-Φ14	350		185	19
100	4	280	215	180	155	3	22	8-Φ18	400		95	33
125	5	320	245	210	185	3	24	8-Φ18	500		210	58
150	6	360	280	240	210	3	24	8-Φ23		200	450	93
200	8	457	335	295	265	3	26	8-Φ23		240	490	155
250	10	533	390	350	320	3	28	12-Φ23		240	550	210

手动衬氟球阀产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
