简要描述：夹套保温球阀具有良好的保温保冷特性，且保温球阀的通径和管径一至,介质呈直线流动，阻力小，更适合容易凝固、高粘度的液体介质。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
产品型号
厂商性质
更新时间
浏览次数
相关文章

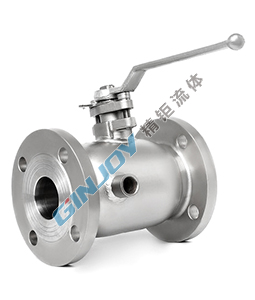

本公司的BQ41F/H夹套保温球阀具有良好的保温保冷特性，且保温球阀的通径和管径一至,介质呈直线流动，阻力小，更适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。夹套保温球阀,沥青专用球阀,法兰式保温球阀采用整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的更高压力为1MPa。夹套保温球阀,沥青专用球阀,法兰式保温球阀主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
| 设计制造 | GB/T 12237-1989、API 608、API 6D、JPI 7S-48、BS5351 | ||||
|---|---|---|---|---|---|
| 结构长度 | GB/T 12221-1989、ANSI B16.10；JIS B2002 | ||||
| 连接法兰 | JB/T74~90(JB74~90)、GB9112~9131、HGJ44-76、SH3406；ANSI B16.5；JIS B2212~2214 | ||||
| 压力试验 | JB/T 9092-1999、API 598 | ||||
| 公称通径 | DN15～200 | ||||
|---|---|---|---|---|---|
| 公称压力(Mpa) | PN1.6~2.5、Class150~300、10K、20K | ||||
| 阀门材料及适用工况 | 零件名称 | 材 料 | |||
| 1、夹套 | 25 | 25 | 25 | ||
| 2、阀座 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||
| 3、阀体 | WCB | CF8(304) | CF8M(316) | ||
| 4、密封圈 | 聚四氟乙烯、对位聚笨 | ||||
| 5、球体 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||
| 6、阀杆 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | ||
| 7.填料 | 聚四氟乙烯、柔性石墨 | ||||
| 适用介质 | 水、蒸汽、油品 | 硝酸等腐蚀性介质 | 醋酸等腐蚀性介质 | ||
| 适用温度 | -29～180℃(聚四氟乙烯)、-20～300℃（对位聚笨） | ||||
 |
|---|
| BQ41F/H夹套保温球阀 结构尺寸图 |
| 公称通径 | d | L | D | E | Q | H | W | 管螺纹 | ||
|---|---|---|---|---|---|---|---|---|---|---|
| (mm) | (in) | (mm) | (in) | P | ||||||
| 20 | 3/4" | 19 | 117 | 40 | 1.5" | 58.5 | 147 | 101 | 170 | G3/4" |
| 25 | 1" | 25 | 127 | 50 | 2" | 62.5 | 156 | 106 | 170 | G3/4" |
| 40 | 1 1/2" | 38 | 165 | 65 | 2.5" | 63.5 | 181 | 125 | 250 | G3/4" |
| 50 | 2" | 51 | 178 | 80 | 3" | 68 | 218 | 135 | 250 | G3/4" |
| 80 | 3" | 76 | 229 | 150 | 6" | 82 | 275 | 193 | 350 | G3/4" |
| 100 | 4" | 102 | 254 | 200 | 8" | 83 | 300 | 265 | 420 | G3/4" |
| 150 | 6" | 152 | 292 | 250 | 10" | 95 | 403 | 355 | 800 | G3/4" |
| 200 | 8" | 203 | 330 | 300 | 12" | 100 | 492 | 410 | 800 | G3/4" |
订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
