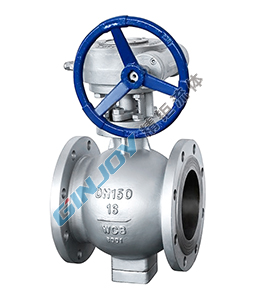

手动V型球阀

简要描述：本公司的手动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的更佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。

基础信息

产品型号

厂商性质

生产厂家

更新时间

2024-10-30

浏览次数

产品分类

PRODUCT CLASSIFICATION

详细介绍

手动V型球阀产品概述

本公司的手动V型球阀是一种芯阀座采用金属，或金属对聚四氟乙烯密封配合的旋转球阀，它将球阀和蝶阀的更佳控制特性结合成一体，既可用作控制调节阀，又可作关断切断阀。手动V型球阀其主要特点是：
（1）不带任何管接头的整体式阀体，因此不受管道或螺栓应力影响，并且由于阀体无任何管接头，故耐压壳体不会受压力“突变”的影响；
（1）具有一个V型阀体，即使在小流量或高粘度介质的情况下，也可在整个量程范围内，保证控制的准确性；
（3）防漏耐用的阀座在其外径处衬有带不锈钢内芯PTFE杯形或是O型密封圈，阀座用截面较大的钨钴硬质合金制成，通过一个合金的波纹弹簧进一步增强了阀座的结构；
（4）当手动V型球阀关闭时，V型缺口与阀座之间产生楔形剪切作用，并既具有自洁功能又可防止球芯卡死，手动V型球阀特别适用于管线结垢冻结或含有纤维和颗粒固体场合。

手动V型球阀性能规范

公称压力 PN(MPa)	试验压力		适用介质	适用温度
公称压力 PN(MPa)	壳体试验	密封试验	适用介质	适用温度
1.6	2.4	1.76	水、油、气及高粘度、含纤维、固体颗粒等介质	-28℃～550℃
2.4	3.75	2.75
4.0	6.0	4.4
应用规范	连接法兰	JB79-59 GB20592-97 AMSI B16.5
应用规范	检验和试验	JB/T 9092-99 、API 598

手动V型球阀零件材料

零件名称	阀门材质
阀体、阀盖	WCB	CF8
密封圈	2Cr13+氮化	304+氮化
球体	2Cr13+硬格	304+硬格
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺栓	35CrMoA	1Cr18Ni9Ti

手动V型球阀连接尺寸

公称压或压力级	公称通径		尺寸(mm)
公称压或压力级	(mm)	(in)	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS150	25	-	50	-	25	-	64	38	57	200
	40	11/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	21/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

手动V型球阀产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
