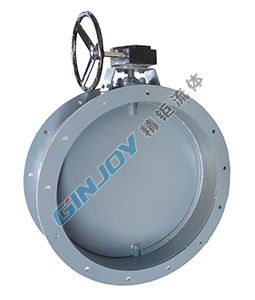

手动通风蝶阀

简要描述：本公司的手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。

基础信息

产品型号

厂商性质

生产厂家

更新时间

2024-11-8

浏览次数

产品分类

PRODUCT CLASSIFICATION

详细介绍

手动通风蝶阀产品概述

本公司的手动通风蝶阀采用与阀体相同材料加工成密封圈，其适用温度随阀体选材而定，公称压力≤0.6MPa。手动通风蝶阀一般适用于工业、冶金、环保等管道作通风调节介质流量之用。手动通风蝶阀其主要特点为：
1、设计新颖、合理、结构简单，重量轻，启闭迅速。
2、操力矩小，操作方便，省力灵巧。
3、采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。

手动通风蝶阀性能规范

公称通径	DN（mm）	50～2000
公称压力	PN（MPa）	0.05	0.25	0.6
试验压力	强度试验	0.075	0.375	0.9
试验压力	密封试验	≤1%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	手动、蜗杆蜗轮传动、气传动、电传动。

手动通风蝶阀应用标准

设计标准	GB/T2238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000;JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-1992;JB/T9092-1999

手动通风蝶阀零件材料

零件名称	材料
阀体	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

手动通风蝶阀密封材料选用和适用温度

材料品种	碳素钢	低温碳钢	合金钢		奥氏体不锈钢	铬钼钢
耐更高温度	425℃	345℃	595℃	650℃	600℃	560℃
耐更低温度e	-29℃	-46℃	-29℃	-29℃	-196℃	-40℃
适用工作温度	≤425℃	≤345℃	≤595℃	≤650℃	≤600℃	≤560℃

手动通风蝶阀结构尺寸图


D41W手动通风蝶阀 (手柄传动)	D341W手动通风蝶阀 (蜗轮传动)

手动通风蝶阀连接尺寸

（1）、D41W-0.05/0.25/0.6外形尺寸

公称通径		结构长度	外形尺寸				连接尺寸（标准值）
公称通径		结构长度	外形尺寸				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	215	270	65	140	110	88	4-14	140	110	88	4-14
65	21/2	112	80	235	270	65	160	130	108	4-14	160	130	108	4-14
80	3	114	95	263	270	65	190	150	124	4-18	190	150	124	4-18
100	4	127	105	283	270	65	210	170	144	4-18	210	170	144	4-18
125	5	140	120	313	310	65	240	200	174	8-18	240	200	174	8-18
150	6	140	132	338	310	65	265	225	199	8-18	265	225	199	8-18

（2）、D341W-0.05/0.25/0.6外形尺寸

公称通径		结构长度	外形尺寸				连接尺寸（标准值）
公称通径		结构长度	外形尺寸				0.05MPa和0.25MPa				0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	D2	n-d	D	D1	D2	n-d
50	2	108	70	286	125	193	140	110	88	4-18	140	110	88	4-14
65	21/2	112	80	306	125	193	160	130	108	4-18	160	130	108	4-14
80	3	114	95	334	125	193	190	150	124	4-18	190	150	124	4-18
100	4	127	105	354	125	193	210	170	144	4-18	210	170	144	4-18
125	5	140	120	384	125	193	240	200	174	8-18	240	200	174	8-18
150	6	140	132	409	125	193	265	225	199	8-18	265	225	199	8-18
200	8	152	160	593	165	183	320	280	254	8-18	320	280	254	8-18
250	10	165	187	650	165	283	375	335	309	12-18	375	335	309	12-18
300	12	178	220	715	165	283	440	395	363	12-22	440	395	363	12-22
350	14	190	245	814	175	334	490	445	413	12-22	490	445	413	12-22
400	16	216	270	863	175	334	540	495	463	16-22	540	495	463	16-22
450	18	222	297	918	175	334	595	550	518	16-22	595	550	518	16-22
500	20	229	322	1016	210	425	645	600	568	20-22	645	600	568	20-22
600	24	267	377	1128	210	425	755	705	667	20-26	755	705	667	20-26
700	28	292	430	1233	210	425	860	810	772	24-26	860	810	772	24-26
800	32	318	487	1344	210	425	975	920	878	24-30	975	920	878	24-30
900	36	330	537	1560	320	620	1075	1020	978	24-30	1075	1020	978	24-30
1000	40	410	587	1660	320	620	1175	1120	1078	28-30	1175	1120	1078	28-30
1200	48	470	687	1890	320	620	1375	1320	1280	32-30	1405	1340	1295	32-33
1400	56	530	760	2670	575	714	1575	1520	1480	36-30	1630	1560	1510	36-36
1600	64	600	895	2810	575	714	1790	1730	1690	40-30	1830	1760	1710	40-36
1800	72	670	995	3020	575	714	1990	1930	1890	44-30	2045	1970	1918	44-39
2000	80	760	1095	3220	656	810	2190	2130	2090	48-30	2265	2180	2125	48-42

手动通风蝶阀产品选型

订货时请填写《规格书》或注明以下内容：
1、若订货前未选定型号，请向我们提供使用参数：1.公称通径，2.流体性质（包括公称压力、温度、粘度或酸碱性），3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号，请按型号直接向我司生产部订购；
3、当使用的场合非常重要或管路比较复杂时，请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。
