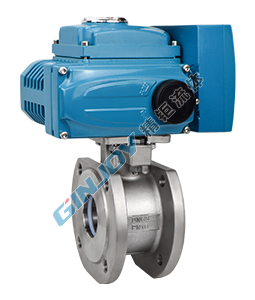

电动对夹(薄型)球阀

简要描述:电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。电动对夹球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

基础信息

产品型号

Q971F

厂商性质

生产厂家

更新时间

2025-2-11

浏览次数

1140

产品分类

PRODUCT CLASSIFICATION
  • 调节阀系列

    气动调节阀 电动调节阀 自力式调节阀
  • 球阀系列

    气动球阀 电动球阀
  • 蝶阀系列

    气动蝶阀 电动蝶阀
  • 高压阀门系列

  • 高温阀门系列

  • 低温阀门系列

  • 废气\烟气阀门

  • 通用阀门系列

    球阀 蝶阀 闸阀 截止阀 止回阀 平衡阀 减压阀 旋塞阀 疏水阀 隔膜阀 放料阀 过滤器
  • 水利控制阀系列

相关文章

RELATED ARTICLES
​气动法兰球阀主要分为气动开关球阀及气动切断球阀两大类
电动法兰闸阀是由闸阀阀体配用多回转式电动执行器
精钜公司的气动通风蝶阀广泛应用于通风除尘系统
详细介绍

电动对夹球阀 产品概述

本公司的Q971电动对夹球阀采用角行程电动执行器与超薄球阀阀体组成,也可称为电动超薄球阀。主要适用于两位切断、调节的场合。球阀与执行机构的连接采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入4-20mA信号及220VAC电源即可控制运转。电动对夹球阀具有连线简单,结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。电动超薄球阀是参照意大利产品的特点,与普通球阀相比,具有结构长度短、重量轻、安装方便、节省材料等显著的优点。此外,阀座采用弹性密封结构,密封可靠,启闭轻松。电动对夹球阀设有耐火结构,万一发生火灾时,仍然能够可靠操作并具有良好的密封性。

电动对夹球阀 主要技术参数

+
公称通径DN10~150mm
公称压力PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量软密封:零泄漏硬密封:≤额定流量的10-5
执行机构可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
流量特性快开特性
可调范围DN10-80DN100-150
250:1350:1
阀体形式整体式锻造、整体式铸造
连接形式超薄法兰式、对夹式
阀芯形式"O"型球形阀芯
密封填料V型聚四氟乙烯填料、柔性石墨填料等
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤180℃、PPL≤300℃、硬密封≤450℃

电动对夹球阀 执行器技术参数

执行器类别引进型OV-TORK系列执行器参数引进型3610R系列执行器参数引进型BV-TORK系列执行器参数
电源电压标准:220V AC单相  可选:110V AC 单相、380/440V AC 三相、24V/110V/220V AC
输出力矩50N·M~2000N·M50N·M~1500N·M50N·M~3000N·M
动作范围0~90° 0~360°0~90°0~90°、0°~270°可选
控制方式开关到位灯(开关两位控制)、无源触点信号、1/5K电位计、智能调节(4~20mA模拟量信号控制)
动作时间15秒/30秒/60秒10秒/15秒/30秒18S~112S
保护装置过热保护过载保护内置过热保护、过载保护
环境温度-30°~60°-30°~60°-20℃~+70℃
手动操作同附带手柄操作同附带手柄操作机械离合机构,配手轮操作
机械限位电气、机械二重限位电气、机械二重限位2个外部调整螺栓
防护等级IP65IP55IP65、IP67、可定制IP68
防爆等级无防爆ExdⅡ BT4ExdⅡ BT4,ExdⅡ CT6
位置测量可选装开关或电位计比例控制单元电位计、比例控制单元
驱动电机8W/EAC可逆电机鼠笼式异步电机
进线接口PE1/2〞进线线锁2-PF 1/2〞进线线锁2个 PF 3/4”
壳体材料铝合金钢,铝合金钢,铝合金,铝青铜,聚碳酸脂
外涂层干粉,环氧聚酯,具有较强防腐功能
采用优质的电制动线路,因而定位精度高,执行机构灵敏,启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点
适用于动作频繁的调节回路,当接通持续率为25%时,每小时动作次数可达630-1200次

电动对夹球阀 主要零件材料

零件名称材料
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈PTFE、碳素纤维+PTFE、对位聚苯
填料V型PTFE、柔性石墨

电动对夹球阀 主要性能规范

公称通径DN(mm)DN15-150
公称压力PN(MPa)1.62.54.06.4
试验压力强度试验15.024.037.548.0
密封试验11.017.627.535.2
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)

电动对夹球阀 主要设计标准

设计与制造GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸JB/T74~90、GB9112~9131、HGJ44~76、SH3406、ANSI B16.5、JIS B2212~2214、DIN2543
结构长度GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验JB/T 9092、API 598、GB/T13927

电动对夹球阀 产品选型

(1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
(2)执行器参数:电源电压、控制方式、控制信号(4-20mA,1-5V)、作用方式(电-开式,电-关式)
尽量详细提供以上技术参数,方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!
